系统描述

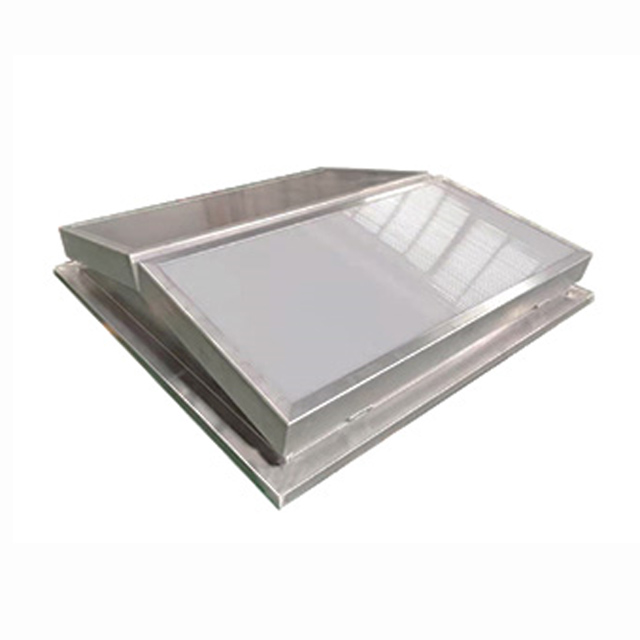

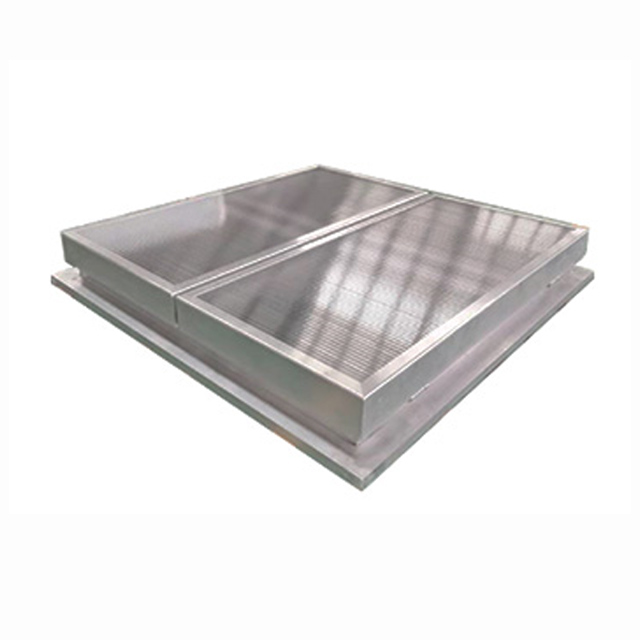

Surpass-WO 是一款高性能的自然排烟、通风和采光解决方案,适用于大于30的屋面,其坚固的铝材质、灵活的开启方式以及智能的控制系统,使其在安全性、耐用性、功能性和经济性方面表现出色,无论是用于日常通风还是紧急排烟,WO系统都能提供可靠性的保障,最大单体尺寸2200mm*3200mm。
核心功能
u 自然排烟:紧急情况下自动开启,符合EN 12101-2标准,火灾中对建筑结构、人员和财物的保护。
u 自然通风:支持日常空气循环,减少机械通风依赖,降低能耗。
u 自然采光:透明或透光面板设计,优化室内自然光照,提升空间舒适度。
材料与结构
u 高强度铝材框架6063-T5(1.5mm厚度),耐腐蚀性强,适用于高湿度或沿海环境。
u 窗扇采用可拆卸角码进行快速连接。
u 面板与框架之间采用快插式夹紧的方式
u 底框采用方管状空腔体结构,增加整体的抗风压能力。
u PVDF、粉末、阳极氧化表面
u 阳光板:厚度16mm
创新设计
u 快拆式面板,更换非常方便。
u 结构防水技术,隐藏式内导水槽,无需依赖密封胶。
u 表面无任何螺钉,专用高强度铰链。
u 极简的设计风格,外观优雅。
电和气控制系统:
u 功能:支持多通道和级联控制,实现区域和群组控制,主要用于窗口的自然通风、火灾时接收和反馈信号到消防控制中心,具备实时反馈排烟窗工作状态的功能。
u 输入电压:100V-240V AC,输出24V,电流10A-80A。
u 气动控制内置组件:气动阀、油水过滤器,过滤压缩空气中的水分。
u 信号输入:可处理手动开关、遥控器、烟感、雨感、风感、温感、湿度、气体感应器等信号。
u 备用电池:内置24V备用电池,防止火灾时断电无法打开窗口。
直线驱动:
u 推力:500 N - 3000 N
u 防护等级:IP54
u 防火测试:根据DIN 18232第3部分,通过3000°C高温防火测试,持续30分钟。
u 耐力测试:在额定负载1000 N下,通过10,000次双冲程的耐力压力测试。
气缸:
u 气缸直径:32mm、50mm管接头6mm、8mm
u 双向动作气缸:具有稳定、安全、高效率、高质量等特点,气缸一端配有安全锁定装置,防止断气或充气状态下窗户意外开启或关闭。
选择项:
u 断桥隔热型材:提供额外的隔热性能。
u 防坠安全网:增加安全性,防止坠落。
u 机械自锁装置:增强窗户的稳定性和安全性。
u 电驱动或气驱动:根据需求选择电驱动或气驱动方式。
